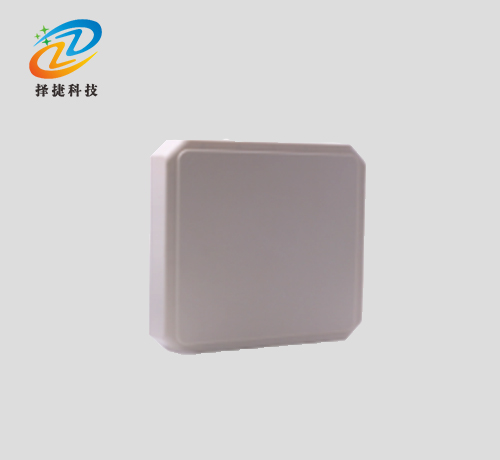

超高频一体机ZJ1009-9DBI


电源电压:12V                                         工作频率:902-928MHz


工作温度:-20~+65℃                              贮藏温度:-30~+75℃


读写距离:10-20m                                    规格尺寸:
260*260*95mm


应用场景:工业4.0生产管理、博物馆、服装管理、烟草物流、食品药品管理、图书管理、车牌防伪识别管理、车辆编组调度管理、智能停车场管理、口岸出入境车辆查验管理、仓库物资进出监管和识别管理、行李包裹识别管理、品牌商品防伪管理和码头集装箱管理等多种无线射频识别(RFID)系统应用领域。

标准配置

一、特点
完全自主知识产权设计
符合符合EPC CLASS 1 GEN 2和ISO 18000-6C技术标准电子标签
工作频率902~928MHz(可以按不同国家或地区要求调整)
以广谱跳频(FHSS)或定频发射方式工作
输出功率达至30dBm(可调)/(发卡器输出功率达至17dBm)
5dbi、8dbi、12dbi等多种天线配置选择,典型读取距离5米-30米
支持自动方式、交互应答方式、触发方式等多种工作模式
低功耗设计,+12V/2A电源供电
支持C#等语言开发
支持RS232、RS485、韦根26/34等多种用户接口,可选配TCPIP网络接口
有效距离与天线(5DBI、8 DBI、12 DBI)、超高频电子标签及当地的工作环境相关
二、电特性
极限参数
项目 符号 数值 单位
电源电压 VCC 12 V
工作温度 TOPR -20~+65
贮藏温度 TSTR -30~+75
工作湿度 Rh +5% ~ +90% 无冷凝 φ
规格
项目 符号 最小 典型 优秀 单位
电源电压 VCC 9 12 24 V
工作电流 IC     1.5 A
工作频率 FREQ 902   928 MHz
三、线材接口
电源 GND 232 232 GND 韦根
TXD RXD DATA0
红色 黑色 白色 紫色 棕色 黄色
(接上表格)
韦根 GND 485 485 触发 触发
DATA1 A+ B- T+ T-
深绿色 灰色 粉色 橙色 浅绿色 蓝色
注:对于配置TCPIP网络接口的型号,附加有一个标准RJ45网络插口;继电器、蓝牙、WiFi可定制。
五、其他参数
规格尺寸:260*260*95mm
产品重量:2.00kg
读写距离:10-20m
防护标准:IP-65
工作电源:DC12V 25W适配器(AC220, 50Hz转换)
触发接口:1个输入口
读写模式:单卡(标签)模式,读写速度<0.1秒
标签位移速度:≤100公里/小时
定向读卡区域:参照配置的天线方向图
六、在不同国家或地区标准和不同的环境下,本读卡器的参数和功能可能存在差别,恕不作另行通知
