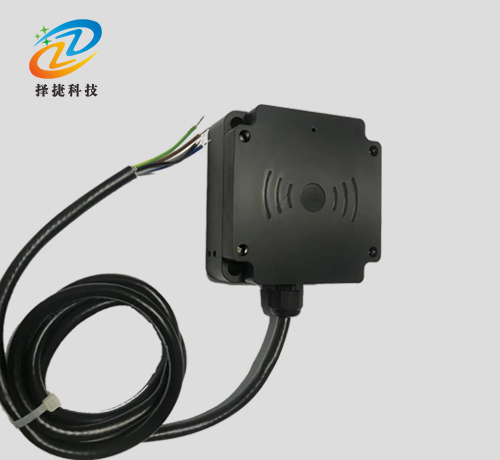

超高频一体机ZJ601-2DBI
工作频率：902~928MHz 工作温度：-20~+65℃
存储温度：-30~+75℃ 读写距离：2-2.5m
规格尺寸：95*95*40mm 产品重量：0.45Kg
应用场景：手持移动设备、物品及物流管理、仓储管理、动物管理、物品防伪、电子商品监视及制造与加工、生产自动化等各种无线 RFID 应用方案
标准配置
| 一、特点 | |||||||||||
| 完全自主知识产权设计 | |||||||||||
| 符合符合EPC CLASS 1 GEN 2和ISO 18000-6C技术标准电子标签 | |||||||||||
| 工作频率902～928MHz(可以按不同国家或地区要求调整) | |||||||||||
| 以广谱跳频(FHSS)或定频发射方式工作 | |||||||||||
| 输出功率达至30dBm（可调）/（发卡器输出功率达至17dBm） | |||||||||||
| 支持自动方式、交互应答方式、触发方式等多种工作模式 | |||||||||||
| 低功耗设计，＋12V/2A电源供电 | |||||||||||
| 支持C#等语言开发 | |||||||||||
| 支持RS232、RS485、韦根26/34等多种用户接口，可选配TCPIP网络接口 | |||||||||||
| 有效距离与天线（1.5DBI、5DBI、8 DBI、12 DBI）、超高频电子标签及当地的工作环境相关 | |||||||||||
| 二、电特性 | |||||||||||
| 极限参数 | |||||||||||
| 项目 | 符号 | 数值 | 单位 | ||||||||
| 电源电压 | VCC | 9-36 | V | ||||||||
| 工作温度 | TOPR | -20~+65 | ℃ | ||||||||
| 贮藏温度 | TSTR | -30~+75 | ℃ | ||||||||
| 工作湿度 | Rh | +5% ~ +90% 无冷凝 | φ | ||||||||
| 规格 | |||||||||||
| 项目 | 符号 | 最小 | 典型 | 优秀 | 单位 | ||||||
| 电源电压 | VCC | 9 | 12 | 36 | V | ||||||
| 工作电流 | IC | 1.5 | A | ||||||||
| 工作频率 | FREQ | 902 | 928 | MHz | |||||||
| 三、线材接口 | |||||||||||
| 电源 | GND | 232 | 232 | GND | 韦根 | ||||||
| TXD | RXD | DATA0 | |||||||||
| 红色 | 黑色 | 白色 | 紫色 | 棕色 | 黄色 | ||||||
| （接上表格） | |||||||||||
| 韦根 | GND | 485 | 485 | 触发 | 触发 | ||||||
| DATA1 | A+ | B- | T+ | T- | |||||||
| 深绿色 | 灰色 | 粉色 | 橙色 | 浅绿色 | 蓝色 | ||||||
| 注：对于配置TCPIP网络接口的型号，附加有一个标准RJ45网络插口；继电器、蓝牙、WiFi可定制。 | |||||||||||
| 五、其他参数 | |||||||||||
| 规格尺寸：95*95*40mm | |||||||||||
| 产品重量：0.45kg | |||||||||||
| 读写距离：2-2.5m | |||||||||||
| 防护标准：IP-65 | |||||||||||
| 工作电源：DC12V 25W适配器（AC220， 50Hz转换） | |||||||||||
| 触发接口：1个输入口 | |||||||||||
| 读写模式：单卡（标签）模式，读写速度<0.1秒 | |||||||||||
| 标签位移速度：≤100公里/小时 | |||||||||||
| 定向读卡区域：参照配置的天线方向图 | |||||||||||
| 六、在不同国家或地区标准和不同的环境下，本读卡器的参数和功能可能存在差别，恕不作另行通知 | |||||||||||
