资产管理系统 > 硬件设备 > 无障碍通道 >

高频无障碍通道门

通道宽度:70-120cm

支持协议:ISO15693/ISO18000-3

工作频率:13.56MHz

通信接口:以太网口和RS232接口

应用场景:会议签到、会展活动、企业年会、大型工厂企业门禁考勤等等...

标准配置

技术参数

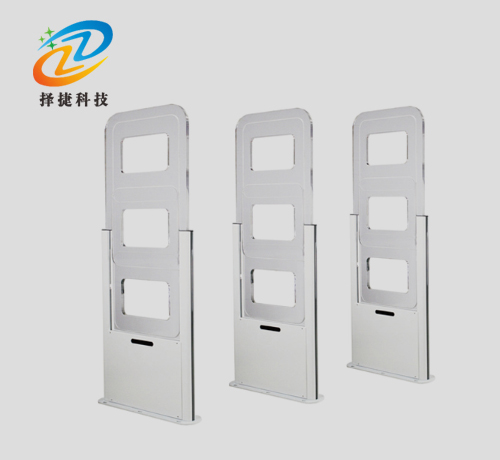

1.名称:高频图书馆安全门 ZJ-TDM10
完全自主知识产权设计,充分支持符合ISO/IEC 15693协议各主流电子标签(TI、PHILIPS、ST、INF INEON、FUJITSU等等)的全方向检测
透明亚克力材质,环境适应性强
通道宽度可达90cm(通道宽度与使用的标签及使用环境相关)
低功耗设计,射频输出功率4W以上
两路红外运动传感器支持判断运动方向和人数统计
支持EAS和AFI两种安全检测模式
支持单通道独立工作和多通道并列工作
支持RS232/RS485/TCP/IP接口(选配)
支持设备远程集中配置管理
支持二次开发和客户定制
ZJ-TDM10采用先进的单扇门独立设计, 每扇门包括全向天线阵、大功率读写器、控制器、红外运动检测单元、功率分配器、多路器、电源及通讯接口等。ZJ-TDM10单扇门可独立工作, 双扇门可实现单通道运作,多扇门并列(最多8扇门并列)可实现多通道协同运作
ZJ-TDM10附件包括交流电源线、同步数据线、同步射频线以及串口通讯电缆线

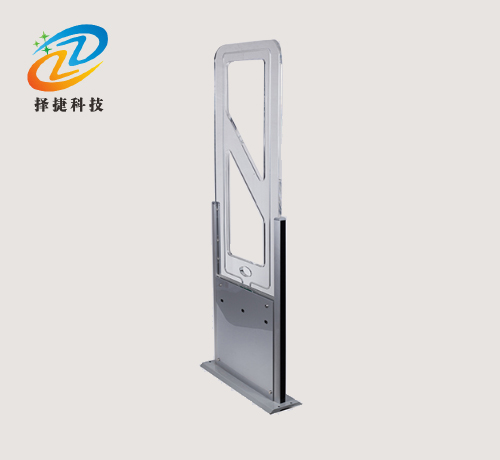

2.名称:高频家校通无障碍门 ZJ-TDM11
完全自主知识产权设计,充分支持符合ISO/IEC 15693协议各主流电子标签(TI、PHILIPS、ST、INF INEIN、FUJITSU等等)
支持多通道无缝级联工作
采用金属屏蔽设计,抗干扰能力强
低功耗设计,24v低压供电,安全可靠
两路红外判断运动方向
支持28600条信息存储容量
可配置报警设置
支持RS485、TCP/IP接口
ZJ-TDM11包括3种类型,分别为L型、R型、和M型
L型和R型通常放置在通道阵列的两端,单独的L型和R型可以支持单通道应用,构建多通道应用,需要在L型和R型中间出入M型设备,M型设备可以看作是L型和R型的无缝集成
ZJ-TDM11附件包括独立24v电源箱、RS485配置线、220VAC电源线以及其他通讯和连接电缆

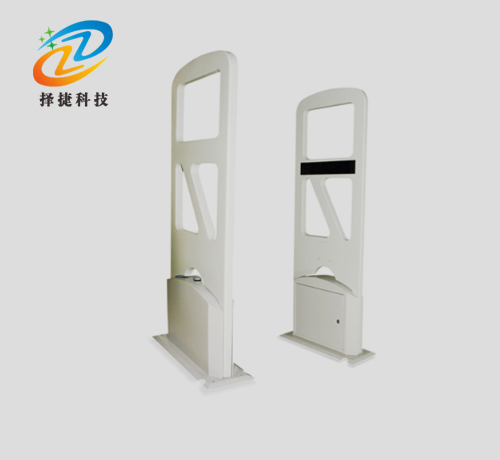

3.名称:高频会议签到通道门ZJ-TDM12
完全自主知识产权设计,充分支持ISO/IEC15693、NXP、EPC、NXP、UID、HF、EPC协议电子标签
先进的标签碰撞处理算法,高识读率
典型主副天线通道宽度120cm
内置4路红外检测,识别运动方向,并可防尾随
低功耗设计,射频输出功率4W以上
近30000条信息存储容量
配置多种报警设置
支持标签EAS功能
提供标准RS232、RS485串行通讯接口以及RJ45(TCP/IP)网络接口
可接驳摄像头、大屏幕显示器/电视等输出端,实现更为直观的监控和管理
ZJ-TDM12包括主副通道天线各一只,主天线底箱座内置大功率电子标签读写器、功率分配器、2路红外接收组件(ZJ-TDM12有4路红外接收组件)、系统控制板及接口板,副天线底箱座内置电源、2路红外发射组件(ZJ-TDM12有4路红外发射组件)及接口板
附件包括交流电源线、主副天线电源连接线、主副天线射频电缆线及串行通讯线

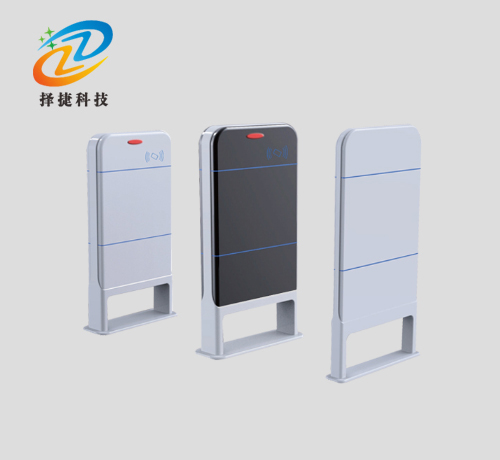

4.名称:高频会议签到无障碍通道 ZJ-TDM13
工作频率 13.56MHz
支持标准 ISO15693/ISO18000-3
射频功率 3-8W(可调)
干扰检测 设备具有噪音检测功能,能检测环境是否有电磁干扰
通信接口 以太网口和RS232接口
供电 AC100-240v 50-60Hz
 最大功率 32W(额定功率25W)
外壳材质 亚克力好钣金
防水 不支持
整体尺寸 1556*635*180mm
外观尺寸 1550*575*58mm
底座尺寸 635*180mm
重量 22公斤/片
通道宽度为70-120cm,用户可根据自己的需求调整通道宽度
集成红外传感器切割分析,可判断带卡人员或无带卡人员的进出,能防止尾随
内置声光报警提示功能
设备大声采用透明亚克力,美观高档
